Szczegóły Produktu:
|
| Kształtować się: | Równy | Nazwa produktu: | Trójnik redukcyjny z kutym gniazdem spawalniczym ze stali nierdzewnej |
|---|---|---|---|
| Materiał: | Stal nierdzewna | Rodzaj: | Trójnik |
| Podanie: | Połącz rury, farmaceutyczne, naftowe, wodne | Połączenie: | Spawalniczy |
| Technika: | Podrobiony | Rozmiar: | 1"-6" |
| High Light: | Równa koszulka redukcyjna,koszulka redukcyjna do spawania,koszulka redukcyjna do spawania gniazdowego |
||

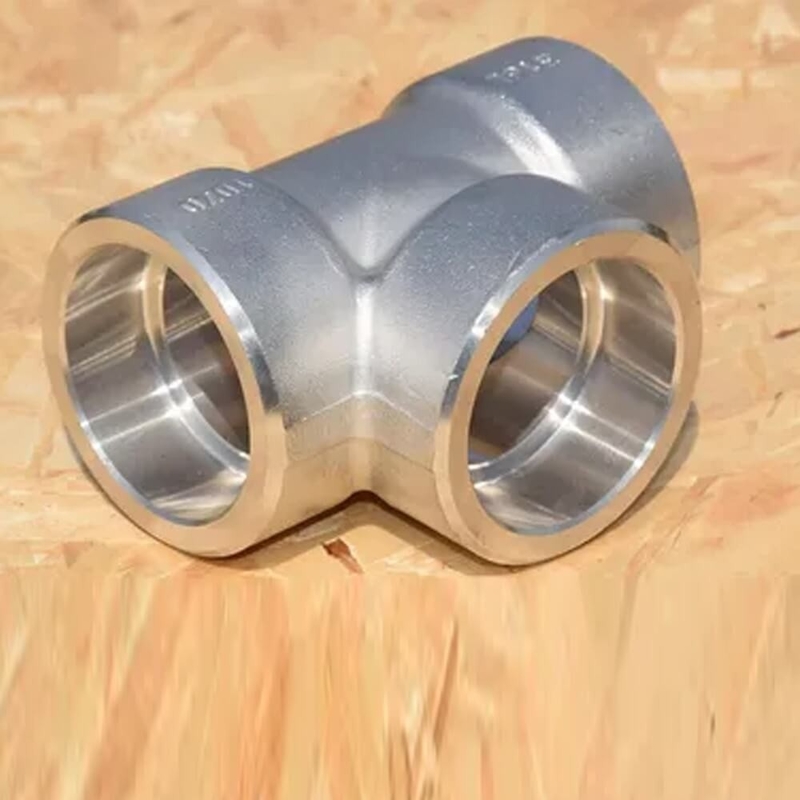

Trójnik redukcyjny z kutym gniazdem spawalniczym ze stali nierdzewnej
Spoina gniazdowa to szczegół mocowania rury, w którym rura jest wkładana do zagłębionego obszaru zaworu, złączki lub kołnierza.W przeciwieństwie do łączników do spawania doczołowego, łączniki do spawania w gnieździe są stosowane głównie do rur o małych średnicach (rurociągi o małej średnicy);ogólnie dla rurociągów o średnicy nominalnej NPS 2 lub mniejszej.
Do łączenia rur z zaworami i kształtkami lub z innymi odcinkami rur należy stosować spoiny pachwinowe.Konstrukcja połączeń spawanych gniazdowo jest dobrym wyborem wszędzie tam, gdzie korzyści wynikające z wysokiej szczelności i dużej wytrzymałości konstrukcyjnej są ważnymi względami projektowymi.
Odporność na zmęczenie jest mniejsza niż w przypadku konstrukcji spawanych doczołowo ze względu na zastosowanie spoin pachwinowych i nagłej geometrii pasowania, ale i tak jest lepsza niż w przypadku większości metod łączenia mechanicznego.
Złączki SW to rodzina złączek wysokociśnieniowych stosowanych w różnych procesach przemysłowych.
Opis produktu
| Opis | Oznaczenie klasy |
||
| 3000 | 6000 | 9000 | |
| Łokcie 45 i 90 stopni, trójniki, krzyże, złączki, półsprzęgła, Zaślepki końcowe lub rurowe |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| Wielkość rury według grubości ścianki |
SCH 80 / XS | SCH 160 | XXS |
Materiał:
Stal nierdzewna: F304, F316L, F310S, F317L, F321, F347
stal węglowa: A105, A106, A53, LF2,16MN, A234 WPB
Stal stopowa: F5.F9, F11, F22
Stal duplex: F44, F51, F53, F55, F60
Stal specjalna: 904L,N04400,N08810,N08020,N06625
Standard: GB/T 7306,12716,14383,14626 ANSI/ASME B 1.20.1, B16.11 MSS SP-79, 83, 95, 97 JIS B0203, B2316.
Ciśnienie:
Typy gwintowane: 2000/3000/6000LBS
Typy spoin gniazdowych: 3000/6000/9000LBS
Rodzaje spoin czołowych: SCH40/SCH80/SCH160/XXS
Powierzchnia: śrutowana, odporna na rdzę czarny olej, malowana na czarno, powlekana olejem, powlekana galwanicznie itp.
Rodzaje: złączka gwintowana (kolano, złączka, krzyż, półzłącze, tuleja, wtyczka itp.) I złączka do spawania gniazdowego (kolano, złączka, krzyż, wylot, trójnik ...)
Zastosowanie: ropa naftowa, chemia, maszyny, energia elektryczna, przemysł stoczniowy, papiernictwo, budownictwo itp
Gatunek materiału
| TYP | ASTM | EN/DIN | JIS |
| Ogólna stal nierdzewna | A182: F304, F304L, F304H, F304N, F304LN F310, F310H, F310MoLN F316, F316L, F316H, F316N, F316LN, F316Ti F317, F317L F321, F321H F347, F347H, F347LN F304/F304L, F316/F316L, F317/F317L, F321/F321H. F6a, F6b, F429, F430 S31727, S32053 F20, F44, F45, F46 F47, F48, F49, F56 F58, F62, F63, F64, F70 |
1.4301(X5CrNi1810) 1.4306(X2CrNi1911) 1.4301H(X5CrNBi1810H) 1.4311(X2CrNiN1810) 1.4845(X12CrNi2521) 1.4401(X5CrNiMo17122) 1.4404(X2CrNiMo171321) 1.4919(X6CrNiMo1713) 1.4406(X2CrNiMoN17122) 1.4571(X6CrNiMoTi17122) 1.4438(X2CrNIMo18164) 1.4449(X5CrNiMo1713) 1.4541(X6CrNiTi1810) 1.4541H(X6CrNiTi1810H) 1.4550(X6CrNiNb1810) |
SUS304 SUS304H SUS304L SUS310 SUS310S SUS316 SUS316H SUS316L SUS316Ti SUS317 SUS317L SUS321 SUS321H SUS347 SUS347H |
| stal dwustronna | A182: F51 (UNS S31803) F53 (UNS S32750) F55 (UNS S32760) F60 (UNS S32205) F50, F52, F54, F57 F59, F61, F65, F66 F67, F68, F69, F71 |
1.4462(X2CrNiMoN22-5-3), 1.4410(X2CrNiMoN25-7-4) 1.4501(X2CrNiMoCuWN25-7-4) |
SUS329J3L SUS329J3LTB SUS329J3LTP |
| Super stal nierdzewna | A182: F904L (UNS N08904) F44 (UNS S31254 lub 254SMO) |
1.4539(X2NiCrMoCu25-20-5), 1.4547(X2NiCrMoCu20-18-7) |
SUS890L |
Pokaz produktów
Kontrola jakości
